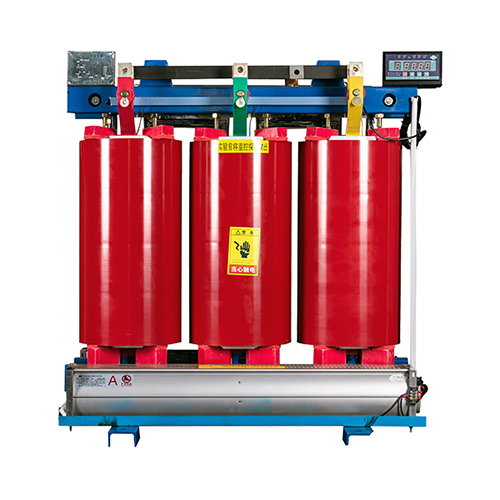

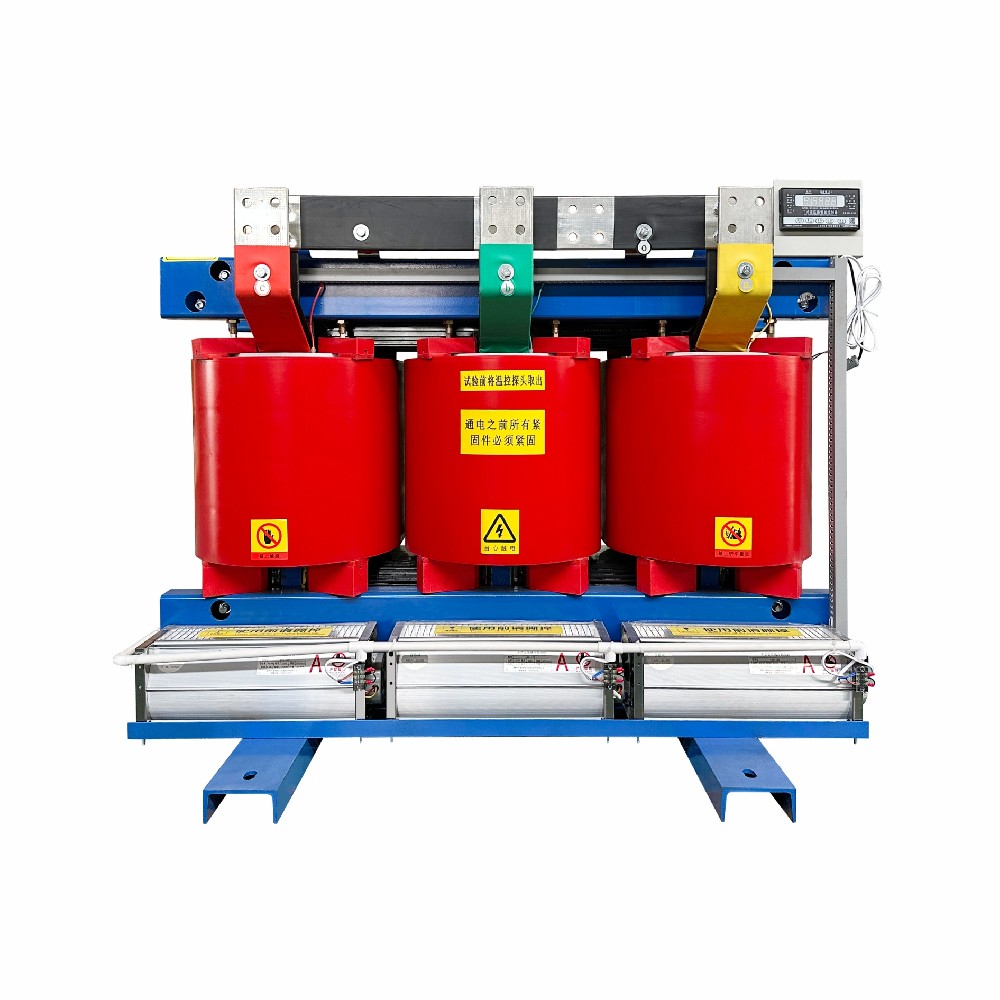

SCB11-1000/10干式变压器
产品概述
SCB11-1000/10干式变压器是SCB9的升级版本，该款产品的铁芯材料为冷轧硅钢片，采用环氧树脂浇注成型，低压采用箔绕制。具有可靠性高、使用寿命长的特点。根据不同的使用环境，可配置不同等级的外壳或不配置外壳。同时，按照铜排使用量又可分为全铜干式变压器和半铜铝干式变压器，全铜干式变压器高压触头、低压触头均采用铜排，半铜铝变压器高压侧使用铜排，低压侧使用铝排。该产品适用于机场、车站、大型商场、高层住宅等防火要求较高的场所。
主要技术参数
| 项目 | 单位 | 数值 | 项目 | 单位 | 数值 | ||
高压单元 HV | 额定工作电压 | kV | 7.2,12 | 高压单元 HV | 额定电压 | V | 400 |
| 额定频率 | Hz | 50 | 额定电流 | A | 400,630,1250,1600,2000 | ||
| 额定1min工频耐受电压 | kA | 42/48 | 额定短时耐受电流有效值 | kA | 30,50 | ||
额定雷电冲击耐受电压 | kV | 75/85 | 额定峰值耐受电流 | kA | 63,105 | ||
额定电流 | A | 630/200 | 补偿容量 | kvar | 0~300 | ||
额定短时耐受电流有效值（3s） | kA | 16,25，25 | 变压器单 元T | 额定容量 | KVA | 50~1600 | |
额定峰值耐受电流 | kA | 40,50,63 | 阻抗电压 | % | 4,4.5 | ||
额定开断电流 | A | 200,630 |
