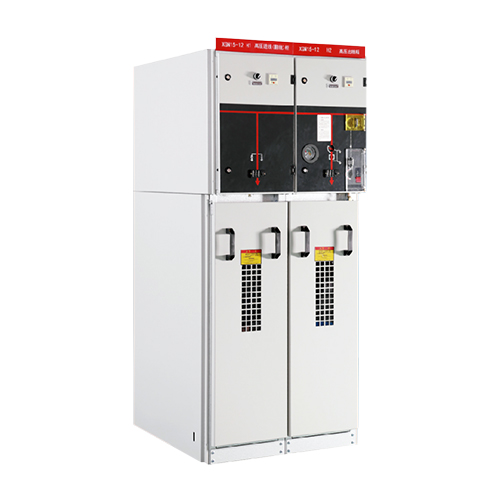

XGN15-12气体绝缘金属开闭开关设备
产品概述
XGN15-12气体绝缘金属封闭开关设备，是一种应用于配电自动化的既紧凑又可扩充的开关设备。其结构简单，操作灵活，联锁可靠，加之模块化设计和后部泄压通道的设置，使开关设备更具安全、可靠的特性，是新一代气体绝缘金属封闭开关设备。经我公司不断地改进，已具备完美的性能及灵活装配的特点，完全可以满足市场不断变化的需求。
安全、方便和对环境保护是我们开发该开关设备的目的，XGN15-12为各种不同的应用场合提供了远期的技术方案，采用最新保护继电器，使开关设备即便使用于运行要求苛刻的医院和机场，仍胜任自如。XGN15-12气体绝缘金属封闭开关设备是我公司经过多年积累的制造经验而开发的产品，能够符合各地区客户的要求。
主要技术参数
| 项目 | 单位 | XGN15-12（F）/630-20 | XGN15-12（F.R）/T125-31.5 | 项目 | 单位 | XGN15-12（F）/630-20 | XGN15-12（F.R）/T125-31.5 |
| 额定电压 | kV | 12 | 12 | 额定短时耐受电流 | kA | 20 | 20 |
| 额定电流 | A | 630 | 125 | 额定短路持续时间负荷开关 | s | 4 | 4 |
| 额定频率 | Hz | 50 | 50 | SF6气体额定压力（20℃表压） | Mpa | 0.04 | 0.04 |
额定短时工频耐受电压 | kV | 42/48 | 42/48 | 回路电阻 | μΩ | ≤200μΩ | ≤400μΩ |
额定雷电冲击耐受电压 | kV | 75/85 | 75/85 | 机械寿命 负荷开关/接地开关 | kA | 5000/3000 | 5000/3000 |
额定有功负载开断电流 | A | 630 | 额定短路开断电流 | kA | 20/50 | 31.5 50 | |
配电线路闭环开断电流 | A | 630 | 额定转移电流 | A | 1750 | ||
| 额定短路开合电流（峰值） | kA | 50 | 80 | 防护等级 | IP | 4X | 4X |
额定峰值耐受电流 | kA | 50 | 50 |
