产品概述

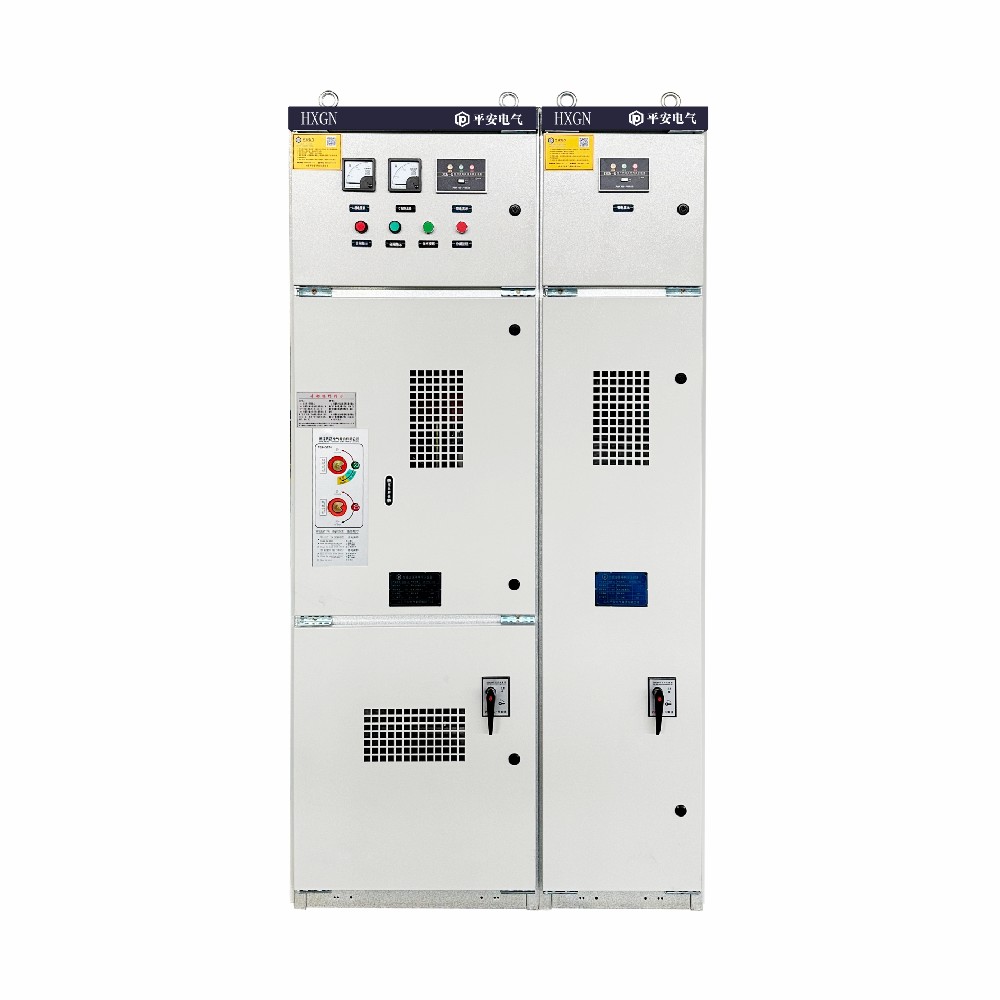

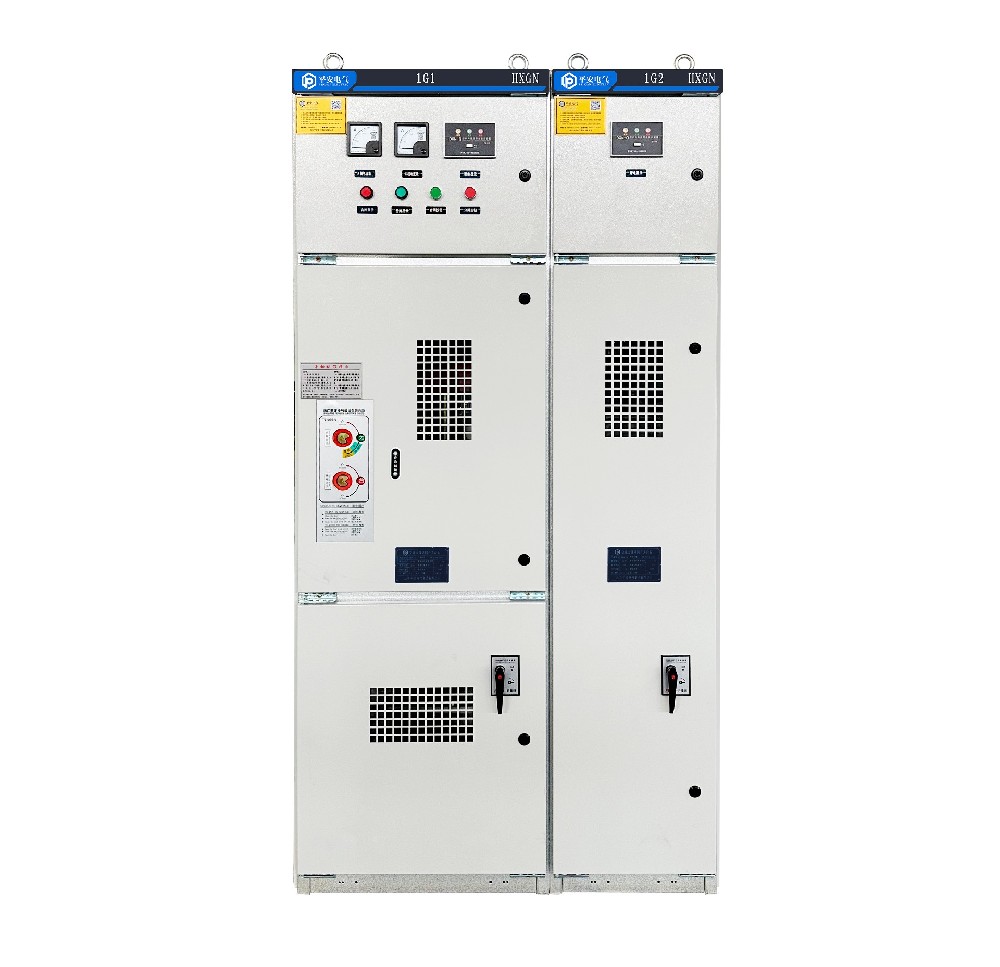

HXGN□-12箱型固定交流金属环网开关设备(简称环网柜),适用于三相交流额定电压3.6~12kV,额定频率50Hz的电力系统,是我公司参考国内外先进技术并结合过内的供电实际需求自行研发生产的新一代高压电器组合成套产品。
该产品主要适用于城市电网建设和改造、工矿企业、住宅小区、高层建筑等三相交流50Hz、电压10kV的配电系统。
主要技术参数
项目 | 单位 | 数值 | 项目 | 单位 | 数值 |
额定电压 | kV | 12 | 额定短时耐受电流 (接地回路) | kA | 17.3,/ |
额定电流 | A | 630,125 | 额定峰值耐受电流 (接地回路) | kA | 43.3,/ |
额定频率 | Hz | 50 | 额定短时工频耐受电压 | kV | 42 |
额定短路开断电流 | kA | /,31.5 | 额定雷电冲击耐受电压 | kV | 75 |
额定短路关合电流 (峰值) | kA | 50,80 | 额定短时工频耐受电压 (断口) | kV | 48 |
额定短路耐受电流 持续时间 | s | 4,/ | 额定雷电冲击耐受电压 (断口) | kV | 85 |
额定短路耐受电流 (主回路) | kA | 20,/ | 主回路电阻 | μΩ | ≤400μΩ,≤60μΩ |
额定峰值耐受电流 (主回路) | kA | 50,/ | 断路器电阻 | μΩ | / |
