产品概述

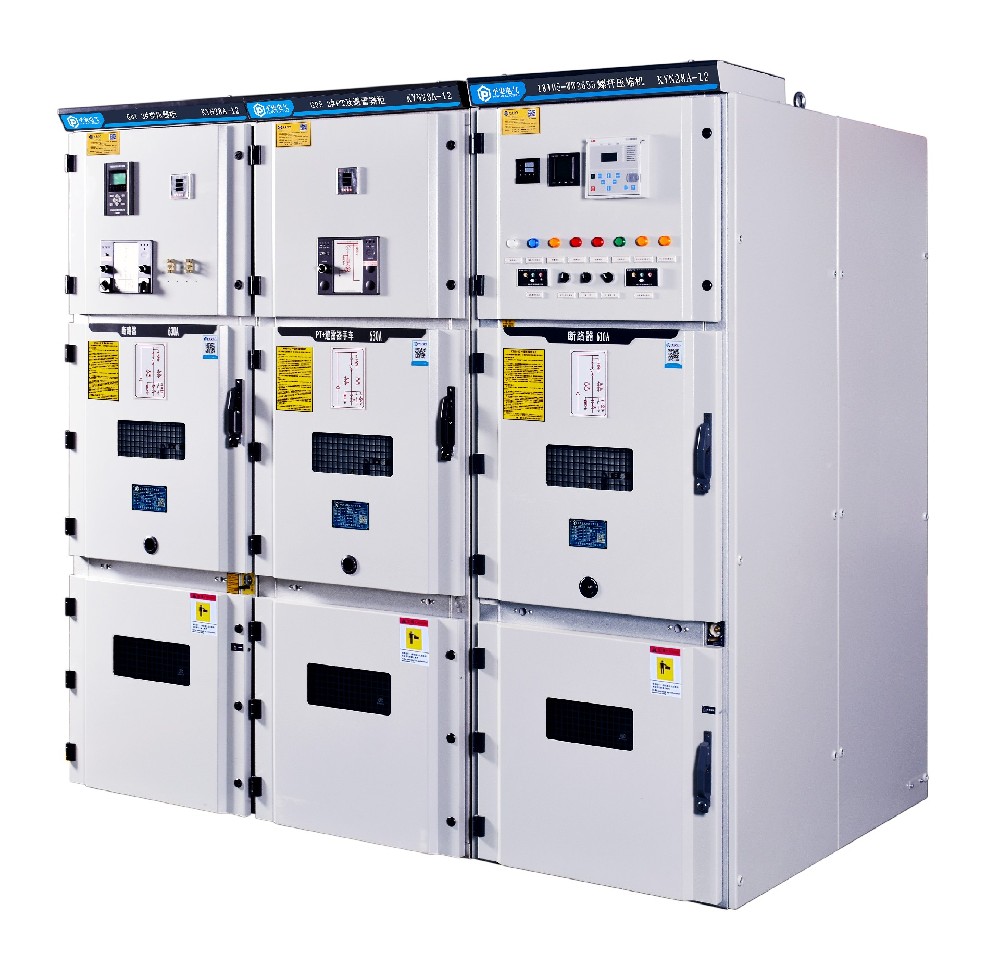

KYN28A-12型铠装移开式交流金属封闭开关设备,适用于三相交流额定电压3.6~12kV,额定频率50Hz的电力系统,用于接收和分配电能并对电路实行控制、保护及检测。
本产品符合标准:
GB/T3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》
主要技术参数
项目 | 单位 | 数值 | 项目 | 单位 | 数值 |
额定电压 | kV | 12 | 额定短时耐受电流 (接地回路) | kA | 27.3 |
额定电流 | A | 2000,1250 | 额定峰值耐受电流 (接地回路) | kA | 69.3 |
额定频率 | Hz | 50 | 额定短时工频耐受电压 | kV | 42 |
额定短路开断电流 | kA | 31.5 | 额定雷电冲击耐受电压 | kV | 75 |
额定短路关合电流 (峰值) | kA | 80 | 额定短时工频耐受电压 (断口) | kV | 48 |
额定短路耐受电流 持续时间 | s | 4,0.3 | 额定雷电冲击耐受电压 (断口) | kV | 85 |
额定短路耐受电流 (主回路) | kA | 31.5 | 主回路电阻 | Ω | ≤90μΩ,≤150μΩ |
额定峰值耐受电流 (主回路) | kA | 80 | 断路器电阻 | Ω | ≤50μΩ,≤60μΩ |
